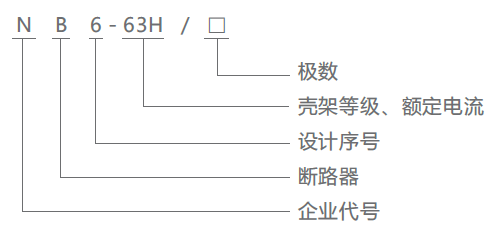

型號及含義
適用范圍

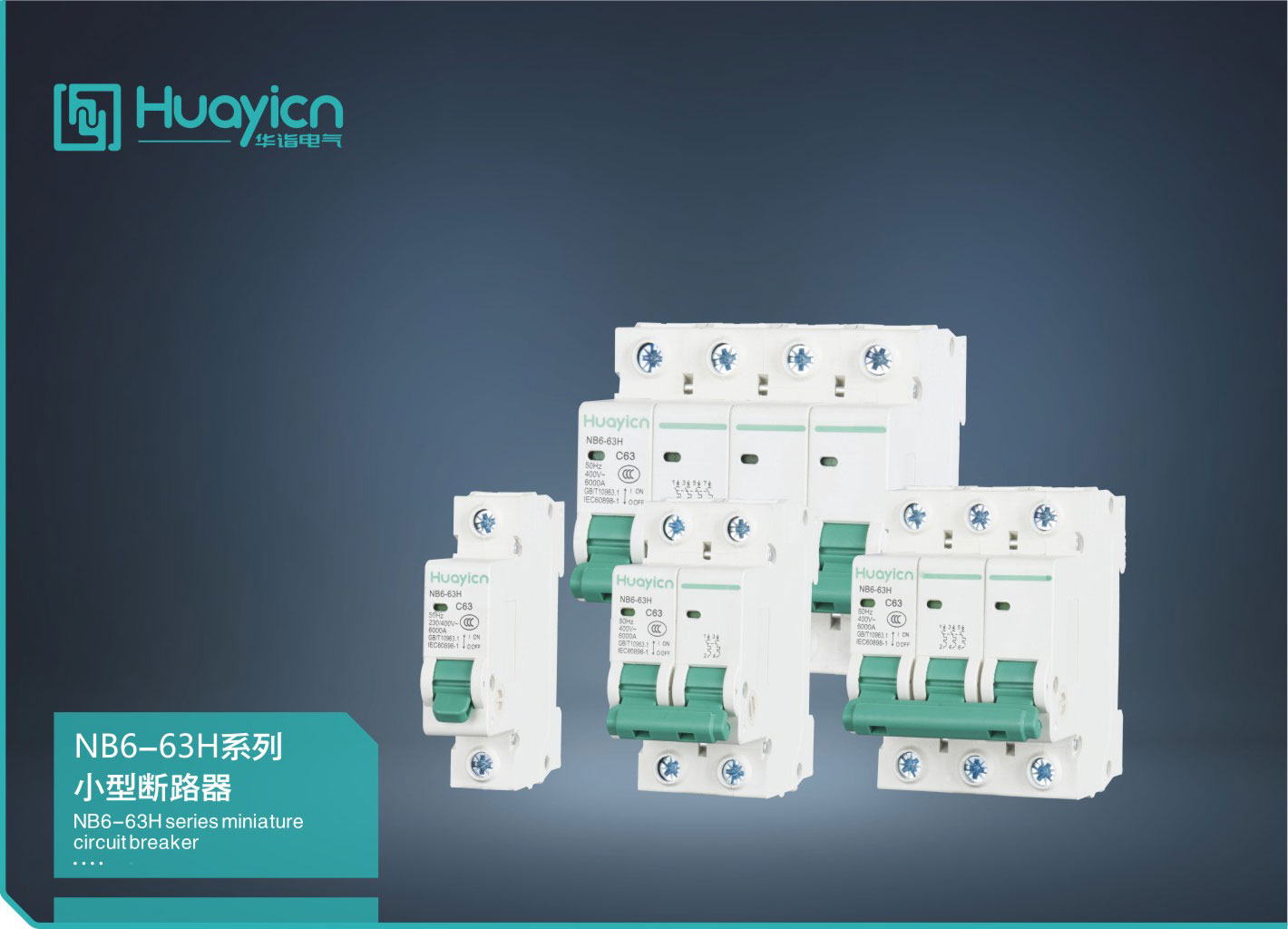

NB6-63H系列小型斷路器主要適用于交流50Hz/60Hz，額定工作電壓為230V/400V及以下，額定電流至80A的電路中，該斷路器主要用于現代建筑的電氣線路及設備的過載、短路保護、亦適用于線路的不頻繁操作與隔離。
結構特性
NB6-63H系列小型斷路器由塑料外殼、操作機構、觸頭滅弧系統、脫扣機構等組成。外殼采用了高阻燃高強度的特種塑料，抗沖擊能力強，重量輕斷路器操作機構的零件采用了高強度塑料制品，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始到脫扣機構動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。觸頭滅弧系統則采用了特殊的導弧角和滅弧室，具有顯著的限流特性。
斷路器的基本參數
額定電流(A) | 極數(P) | 額定電壓(V) | 分?jǐn)嗄芰?A) | 瞬時脫扣類型 | 瞬時保護電流范圍 | |
M | H | |||||
1、3、6、 | 1 |
230/400
| Icn= | Icn= | B | 3In 1 5In |
10、16、20、 | 2 |
| Ics= | C | 5In 1 10In | |
| 25、32、40、 | 3 | 3000 | 6000 | D | 10In 1 50In | |
| 50、63、80 | 4 | |||||
過電流脫扣器特性
脫扣器形式 | 脫扣器額定電流In(A) | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備注 |
| CD | 所有值 | |||||
| 冷態 | 1.13In | t≥1h | 不脫扣 | 電流在5s內穩步地上升至規定值 | ||
B、C、D | 所有值 | 熱態 | 1.45In | t＜1h | 脫扣 | |
B、C、D | ≤32 | 冷態 | 2.25In | 1s＜t＜20s | 脫扣 | |
| ＞32 | ||||||
B | 所有值 | 冷態 | 3In | t≥0.1s | 不脫扣 | 閉合輔助開關接通電流 |
C | 5In | |||||
D | 10In | |||||
B | 所有值 | 冷態 | 3In | t＜0.1s | 脫扣 | 閉合輔助開關接通電流 |
C | 5In | |||||
D | 10In |

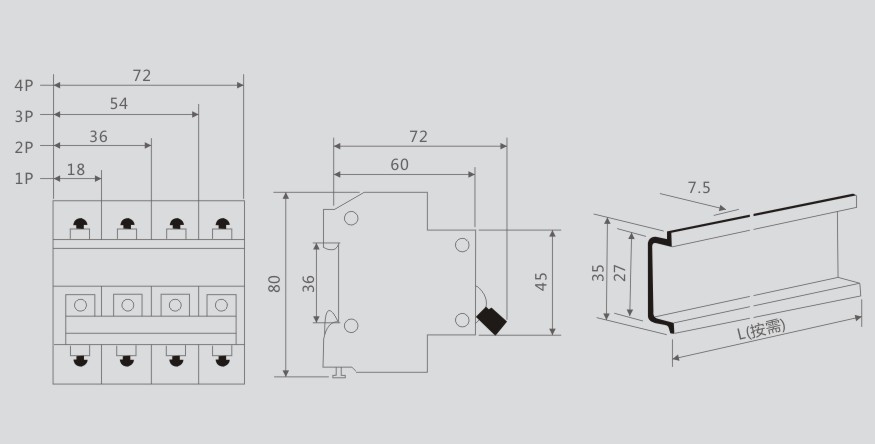

外形及安裝尺寸
