適用范圍

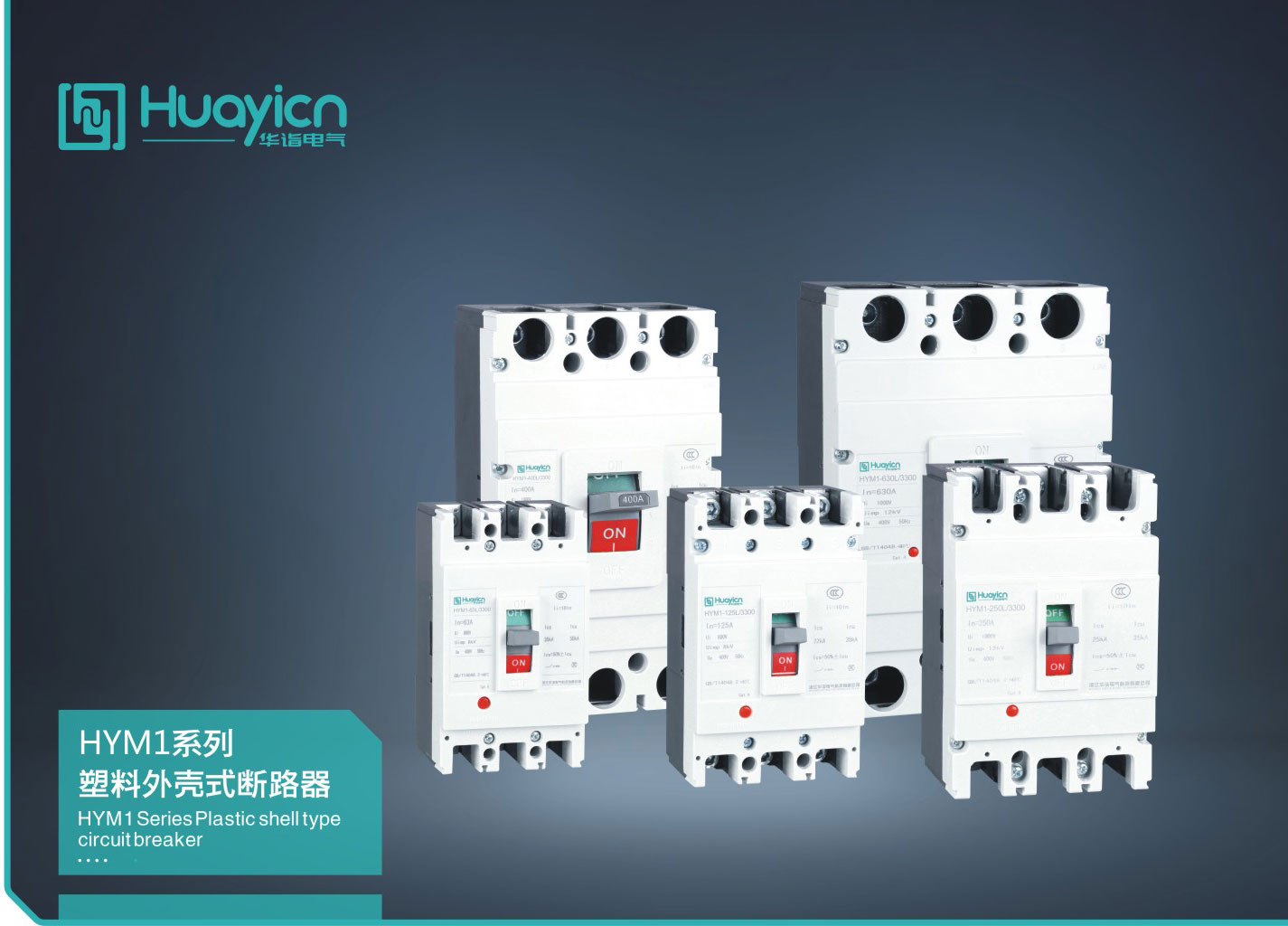

HYM1系列塑料外殼式斷路器(以下簡稱斷路器)主要用于交流50Hz或(60Hz)，額定絕緣電壓800V額定工作電壓690V及以下，額定電流1250A及以下的配電網絡中為分配電能和保護線路及電源設備的過載、欠電壓和短路保護，400A殼架等級以下的斷路器也可作為電動機的過載、欠電壓和短路保護。在正常情況下可作為線路的不頻繁轉換和電動機的不頻繁起動之用。

符合標準：IEC60947-2、GB14048.2標準。

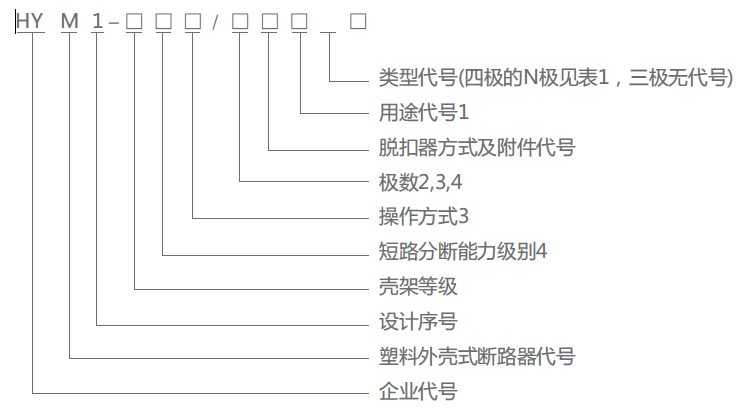

型號及含義

注：◇ 配電用斷路器無代號；保護電動機用斷路器用2表示；

◇ 極數分為：二極、三極、四極；

◇ 手柄直接操作無代號，電動機操作用D表示，旋轉柄操作用Z表示；

◇ 標準型用L表示；較高分型用M表示；高分?jǐn)嘈陀?/span>H表示。

正常工作條件及安裝條件

◇ 海拔高度：斷路器安裝地址的海拔不超過2000m。

◇ 污染等級：斷路器的污染等級為3級。

◇ 安裝類別：斷路器的安裝類別為III類。

◇ 安裝位置：斷路器可以水平、垂直、平躺安裝，并且不降低其電氣性能。

主要參數及技術性能
